规格 Specifications
Specs | Item | E800系列 |
处理器系统 | CPU | Intel® 第十代Comet Lake-S 处理器 |
TDP | 65W MAX | |
插槽 | LGA1200 | |
芯片组 | H420E/Q470 | |
BIOS | AMI 128Mbit SPI Flash | |
内存 | 插槽 | 2x 260PIN DDR4 SO-DIMM |
容量 | Max. 64GB | |
| 以太网 | 速率 | 10/100/1000 Mbps |
控制芯片 | GbE LAN1: Intel I219-LM, GbE LAN2 Intel I225-LV | |
| 连接器 | 2 x RJ-45 | |
| SATA | 最大传输速率 | 600 MB/s |
| 通道 | 2 | |
| RAID | 0,1,5（可选，仅Q470） | |
I/O接口 | DP | 1, 分辨率最高达 4096 x 2304 @ 60 Hz |
| HDMI | 1 HDMI1.4, 分辨率最高达 4096x2160@30Hz | |
| VGA | 1, 分辨率最高达 1920 x 1200@60Hz | |
| Ethernet | 2 | |
| USB | 6 x USB3.0 Type A （USB 3.1 Gen 2）PCH Primary, 2 x USB3.0 Type A | |
串口 | 2 x RS-232/RS-485/RS-422, 2 x RS-232 | |
DIO | 16 | |
内部接口 | 串口 | 2 x RS-232 PIN Header |
SATA | 2, 支持 7PIN +15PIN 2.5 英寸 HD | |
| USB 2.0 | 1 x USB2.0 Type A、 1 x USB2.0 PIN Header (9PIN) | |
扩展接口 | M.2 E-Key | 1 x M.2 2230 支持 Wi-Fi |
M.2 B-Key | 1 x M.2 3052 支持 4G/5G (USB3.0） | |
| M.2 M-Key | 1 x M.2 2280 Sata3.0、1 x M.2 2280 NVME(可选，仅Q470） | |
| 扩展插槽 | PCIe x16(Gen3) | 1 |
| PCIe x4(Gen2) | 1 | |
Watchdog | Output/Interval | Interrupt, System Reset/255 levels timer interval, from 1 to 255 sec |
| 电源 | DC input | 24V DC IN |
环境指标 | 工作温度 | 0°C~60°C（32 ~ 140 °F） |
| 非工作温度 | -40°C~80°C(-40 ~ 185 °F) | |
工作湿度 | 95%@40°C RH (非凝结) | |
| 非工作湿度 | 60°C@95% RH(非凝结) | |
| 物理特征 | 尺寸 (长 x 宽 x 高) | 290x210x95mm |

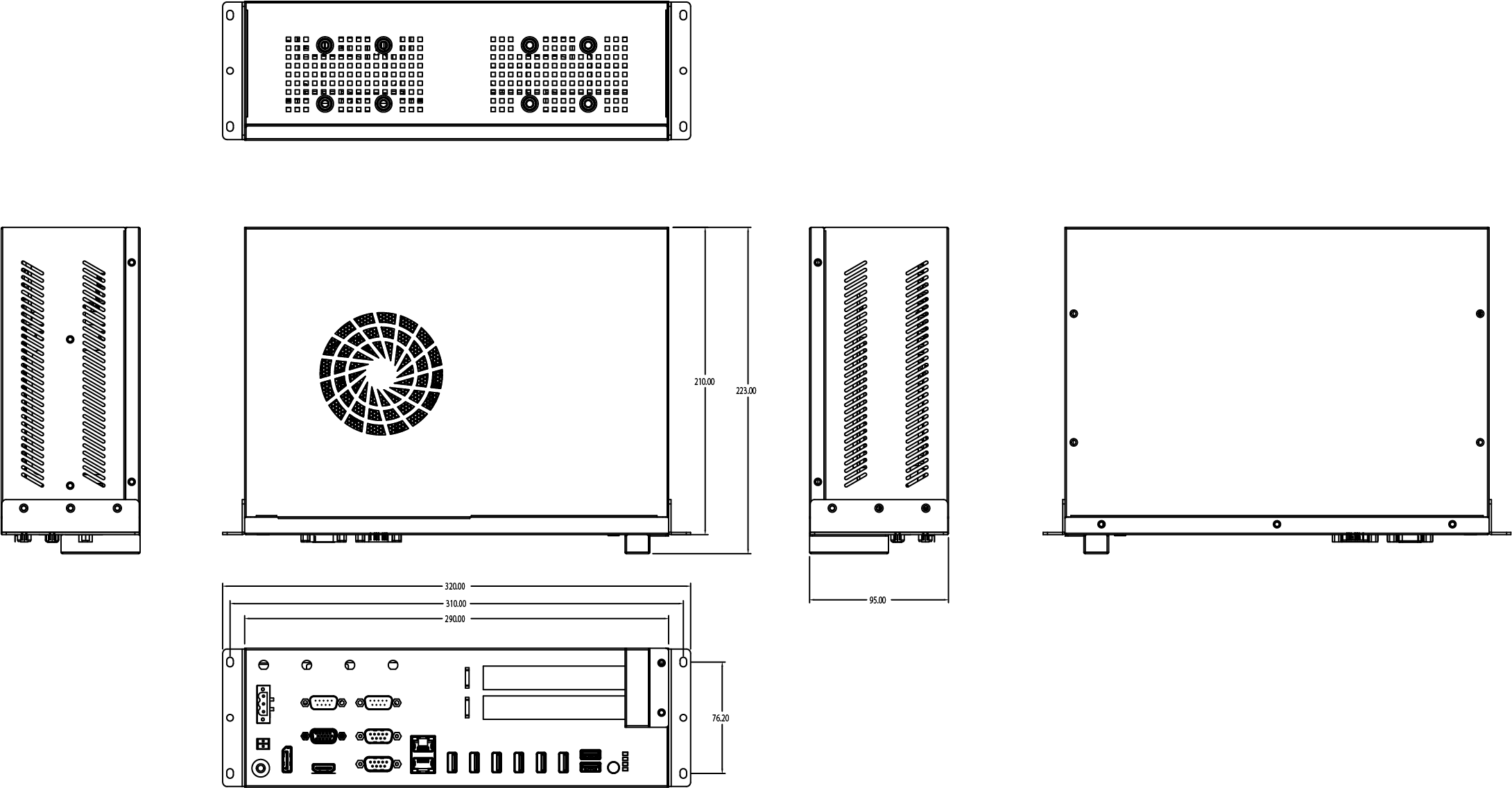

尺寸图 Demensions

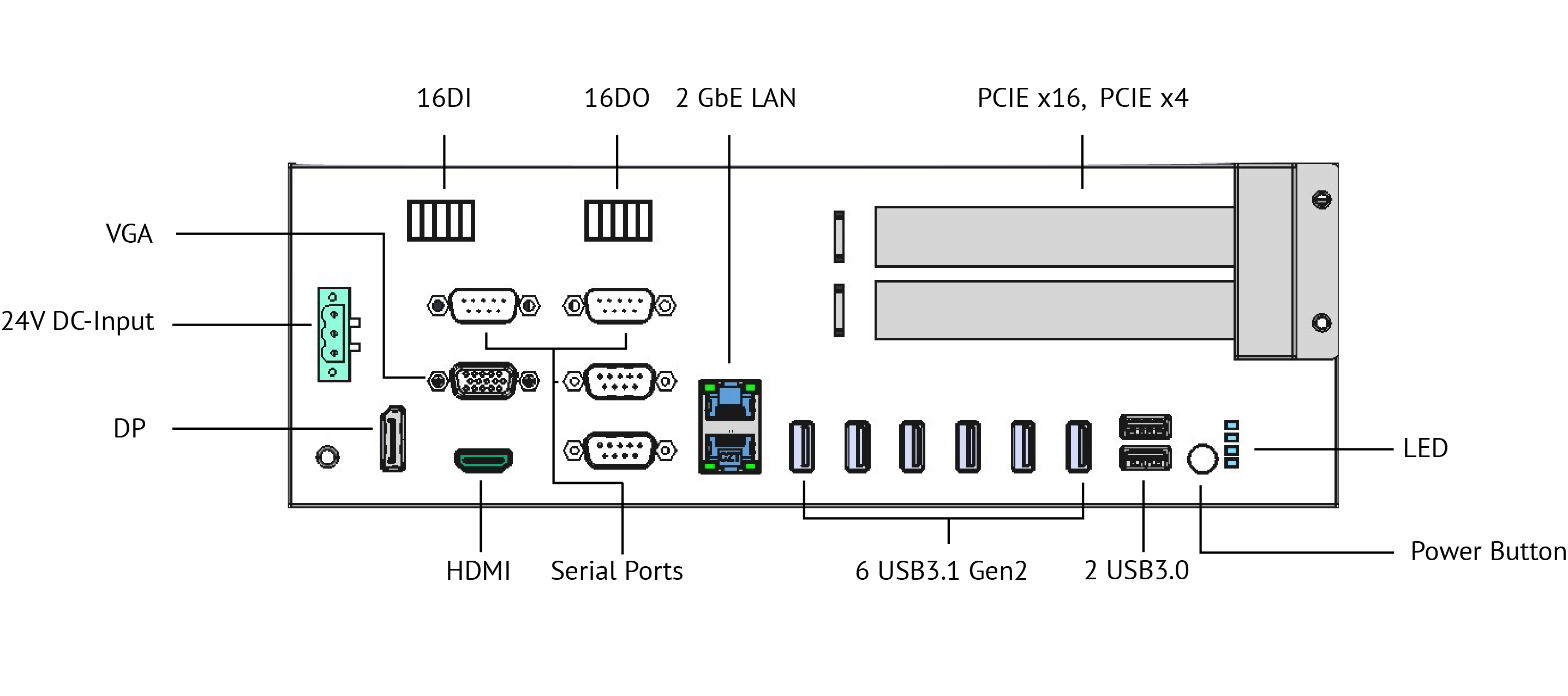

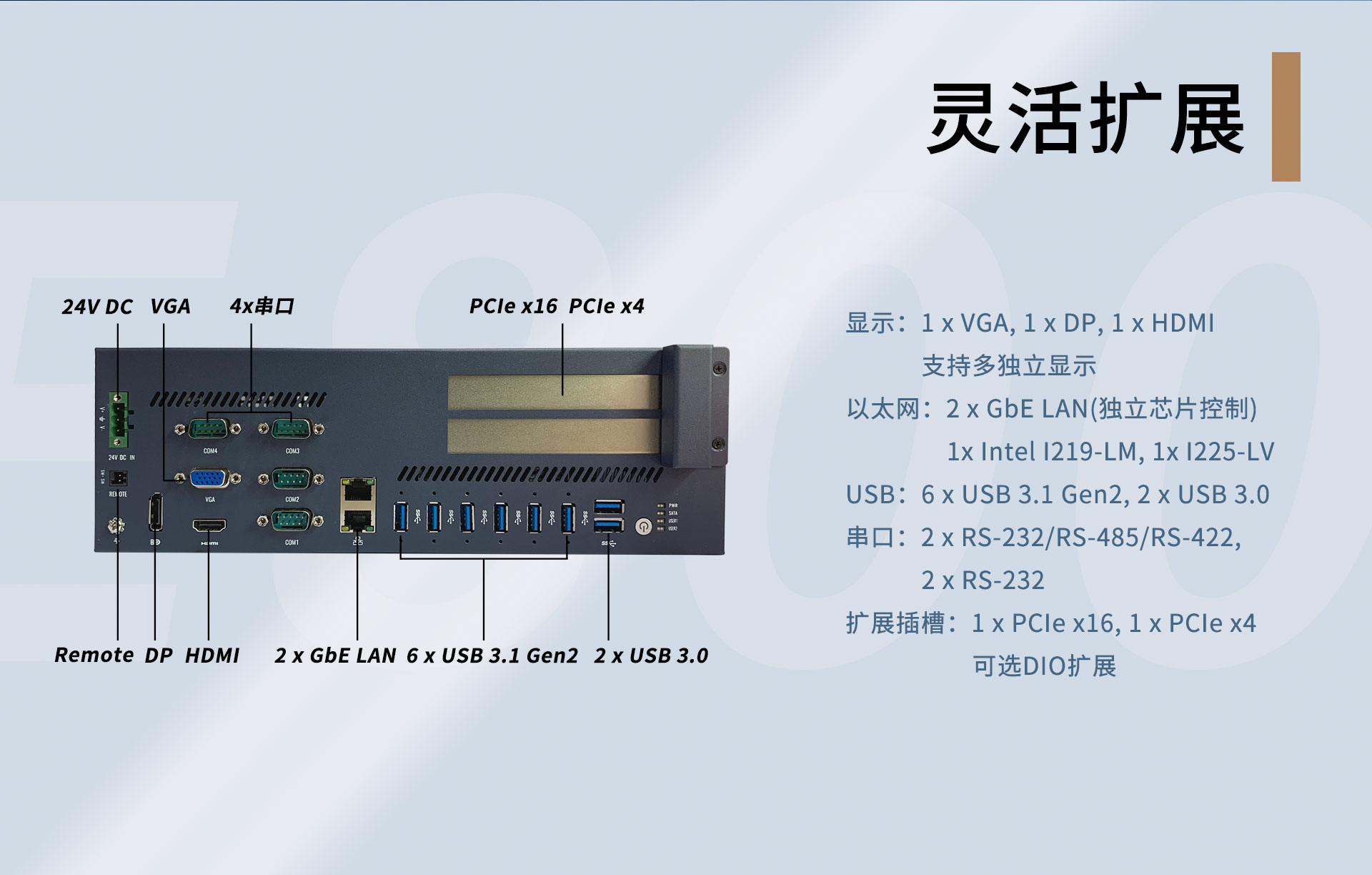

接口图 Interfaces
